Оберточные установки серии ТМХ

Установки серии ТМХ представляют собой полностью автоматические оберточные машины с формированием шва в задней части с производительностью до 70 упаковок в минуту.

Благодаря встроенной системе управления на базе ПЛК, ЧМИ, полному сервоуправлению и инструментам быстрой замены, данная серия отличается высокой гибкостью и эффективностью.

Все наши упаковочные машины используют экологически чистые материалы.

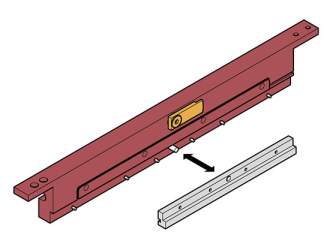

1. Быстросъемная сменная оснастка
1. Быстросъемная сменная оснастка

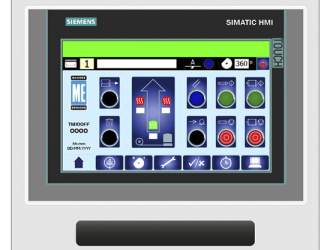

2. Панель управления
2. Панель управления

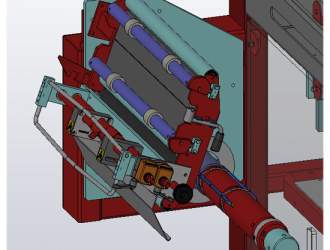

3. Держатель рулона с боковой загрузкой с резцом
3. Держатель рулона с боковой загрузкой с резцом

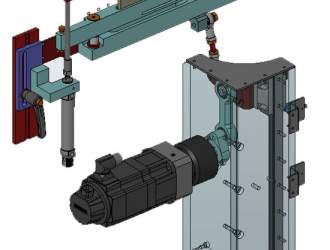

4. Сервопривод
4. Сервопривод

Варианты экологических упаковочных материалов

Машины Marden Edwards могут упаковывать коробки, используя альтернативные экологически чистые материалы. Ниже приведены варианты упаковочного материала.

Перерабатываемая БОПП-пленка

Биоразлагаемая BOPLA пленка

Биоразлагаемая бумага

Характеристики

Модель

Производительность

Длина упаковки «а»

Ширина упаковки «b»

Высота упаковки «c»

Серия ТМХ

70 шт. в минуту*

45-300mm

40-200mm

15-100mm

* Указана максимальная производительность для данного диапазона размеров

Возможные опции установки

Отрывная лента
Отрывная лента
Точечная пайка
Точечная пайка
Регистрация печати
Регистрация печати
Делительное приспособление
Делительное приспособление

Процесс работы

Процесс упаковки на автоматах серии TMX
Процесс упаковки на автоматах серии TMX
Схема упаковки с задним швом на автоматах серии TMX
Схема упаковки с задним швом на автоматах серии TMX

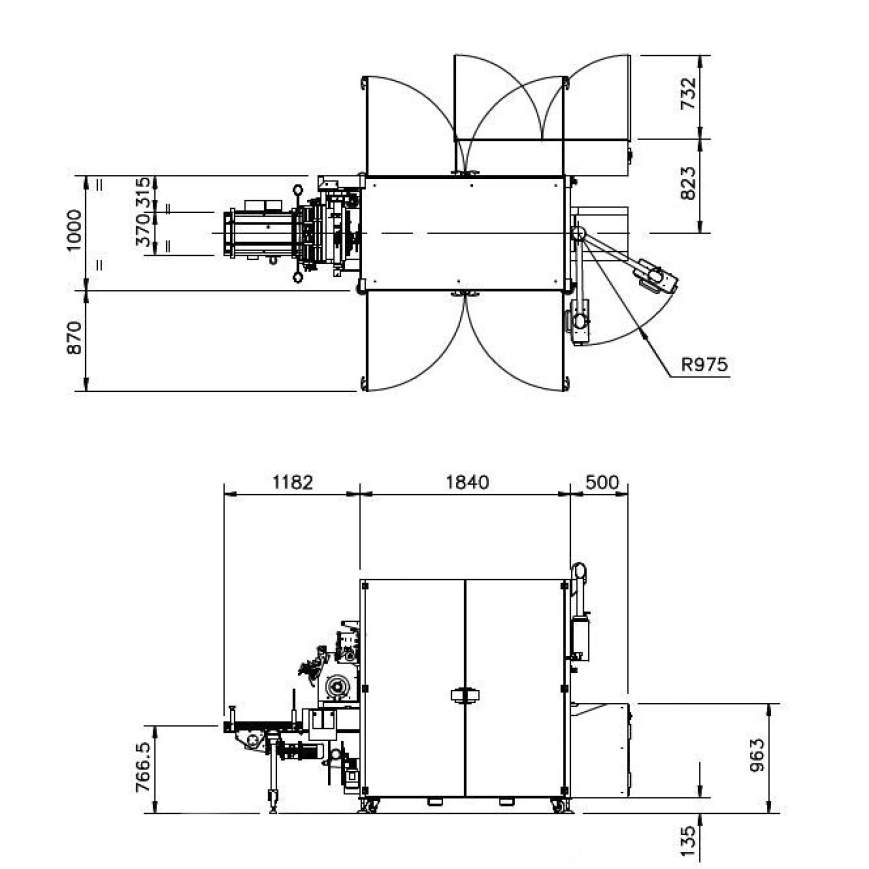

Технологические чертежи

Оберточные установки серии ТМX
Оберточные установки серии ТМX
